Système TensarTech®TR2

60°-90° Possibilité de plage
de battement de la face
de 60° à 90

4 Système à 4 composants

18 Structures
en place de 18 mètres de haut

Système de mur de soutènement en terre renforcée à parement grillagé - conçu et fourni par une source unique et fiable
Idéalement adapté aux structures permanentes de décharge de poussée
Option moins coûteuse pour les murs de soutènement temporaires et les culées de pont
Facile à démonter une fois l'utilisation terminée
Conception à valeur ajoutée par l'équipe expérimentée de Tensar.
Géogrilles de renforcement des sols certifiées par le British Board of Agrement (BBA) pour une durée de vie de 120 ans.
Système éprouvé pour les infrastructures, les applications industrielles et résidentielles.
Connexion à haute résistance pour soutenir en permanence le parement - même sous une charge dynamique sévère

Le système TensarTech TR2 a été développé pour la construction de structures temporaires de retenue des terres qui sont rapides et simples à construire, avec des angles de face entre 60° et la verticale, ainsi que pour être utilisé comme structures permanentes cachées de décharge de poussée. Pour les applications temporaires et cachées, l'esthétique est moins prioritaire que la réduction des coûts de construction par rapport à d'autres systèmes de sol renforcé et les économies importantes réalisées par rapport aux autres méthodes de murs de soutènement.

Composants du système

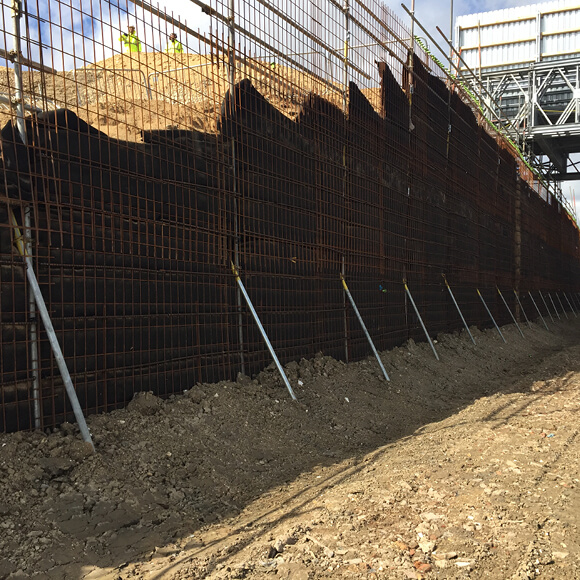

Le système TensarTech TR2 est composé d'unités de surface en treillis métallique - doublées d'un géotextile résistant et durable - solidement connectées au renforcement du sol par géogrille uniaxiale Tensar via le joint de connexion bodkin hautement efficace de Tensar. Il n'est pas nécessaire d'utiliser un support de façade externe ou un coffrage, étant donné que la façade rigide en acier est contreventée à l'intérieur et maintenue en place par la géogrille et le matériau de remplissage pendant la construction.

TensarTech TR2 - Études de cas

Cambridgeshire, UK

Design Software for TensarTech®TR2 System

The TensarSoil design program allows the design engineer to produce designs for reinforced soil walls, slopes and bridge abutments.

Request TensarSoil

Solution à source unique

Les composants du système TensarTech TR2 ont été spécialement conçus pour fonctionner ensemble afin d'obtenir une efficacité et des performances optimales. Les panneaux en treillis d'acier, le revêtement géotextile, les connecteurs bodkin en polymère et les géogrilles uniaxiales de Tensar travaillent ensemble pour former un système de mur de sol renforcé qui répond aux besoins de la conception. Les ingénieurs expérimentés de Tensar, utilisant notre logiciel sophistiqué TensarSoil, peuvent tout fournir, des suggestions d'application gratuites à un service complet de conception et de fourniture.

Temporary Walls and Bridge Abutments

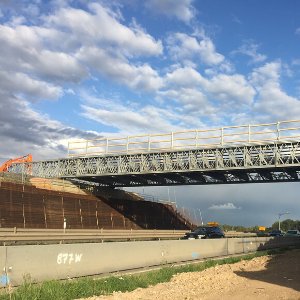

Projects often require the construction of temporary earth retaining structures, either to support staged embankment construction to enable traffic to flow through the works, or for load bearing bridge abutments for haul roads or temporary rail crossings. TensarTech TR2 wall systems have been proven for all types of temporary earth retaining wall applications on major projects across the globe.

Pas de souci - pas de risque Construction - simple et rapide

Les entrepreneurs apprécient la facilité de construction des systèmes TensarTech TR2. La construction ne nécessite pas d'équipement de levage lourd et la construction est simple. La mise en place de l'armature de la géogrille et la connexion à la face de la maille d'acier sont simples et rapides grâce aux bodkins en polymère. Le reste n'est qu'un simple travail de terrassement. En général, aucune fondation structurelle n'est nécessaire, les coûts de mobilisation sont minimes et la construction par étapes est facilement réalisable. Tensar peut fournir des plans de construction détaillés dans le cadre du service de conception et de fourniture, et une assistance sur site est disponible si nécessaire. Sans souci, simple et rapide.

Soulagement caché de la poussée

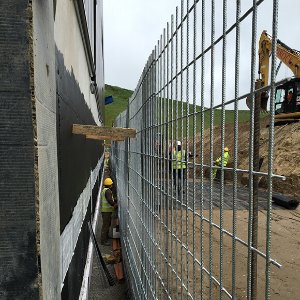

Le système TensarTech TR2 a été utilisé pour soulager la poussée des murs en aile de maçonnerie historiques lors de la rénovation de ponts, ainsi que pour protéger les murs de soutènement en maçonnerie de l'époque victorienne. Dans les nouvelles constructions, des structures TensarTech TR2 enterrées ont été construites pour soulager la pression des terres sur les murs de sous-sol, les ponceaux et les culées de pont sur pilotis. Avec un faible coût de construction et une durée de vie de 120 ans, elles sont idéales pour ces applications permanentes cachées.

La force derrière le système TensarTech TR2 : La géogrille uniaxiale Tensar

Les géogrilles uniaxiales Tensar sont fabriquées à partir de résines HDPE de qualité sélectionnée, hautement orientées et résistantes à la déformation lorsqu'elles sont soumises à des charges de traction, même élevées, pendant de longues périodes. Leur structure à ouvertures s'imbrique dans les matériaux de remplissage naturels, ce qui les rend idéales pour les applications de sol renforcé. Le pH élevé associé à la proximité du béton ou de certains matériaux de remplissage recyclés n'affecte pas la durabilité et la fonctionnalité des géogrilles HDPE pendant une durée de vie allant jusqu'à 120 ans.

Évaluation et approbation indépendantes

Le programme d'approbation des produits des autorités routières (Highway Authorities Product Approval Scheme - HAPAS) a été mis en place en 1995 pour reconnaître les produits et systèmes innovants utilisés dans les travaux routiers au Royaume-Uni. Il débouche sur un certificat ou un rapport qui fournit aux ingénieurs des ponts et chaussées des données sur la performance, la conception et l'installation du produit, précieuses pour le choix du produit et les processus de planification du projet. Le système TensarTech TR2 et certaines géogrilles uniaxiales Tensar ont été certifiés par le British Board of Agrement (BBA) et ont reçu l'approbation HAPAS. Le BBA certifie que les géogrilles Tensar et le système TensarTech TR2 ont été évalués indépendamment comme étant aptes à l'utilisation prévue.

The Engineered Advantage™

Tensar est le leader du secteur des solutions de renforcement des sols. Nous avons développé des produits et des technologies à l'avant-garde de l'industrie géotechnique depuis quatre décennies. Nos produits sont soutenus par les pratiques d'assurance qualité les plus approfondies de l'industrie. Les ingénieurs expérimentés de Tensar, qui utilisent notre logiciel sophistiqué TensarSoil, peuvent tout fournir, des suggestions d'application gratuites à un service complet de conception et de fourniture.
