Système TensarTech®ARES

2.25Mètres carrés
 - Panneau
 standard
120Ans - Durée de vie
certifiée par
le BBA
0Problème
de corrosion
  • Concevoir et fournir un système de mur avec un revêtement de panneaux segmentaires.
  • Système certifié par le British Board of Agrement (BBA) pour une durée de vie de 120 ans.
  • Testé rigoureusement pour la stabilité, la durabilité et la capacité de charge.
  • Connexion haute résistance et non corrodable entre les panneaux et l'armature.
  • Conception à valeur ajoutée par l'équipe expérimentée de Tensar.
Vue d'ensemble

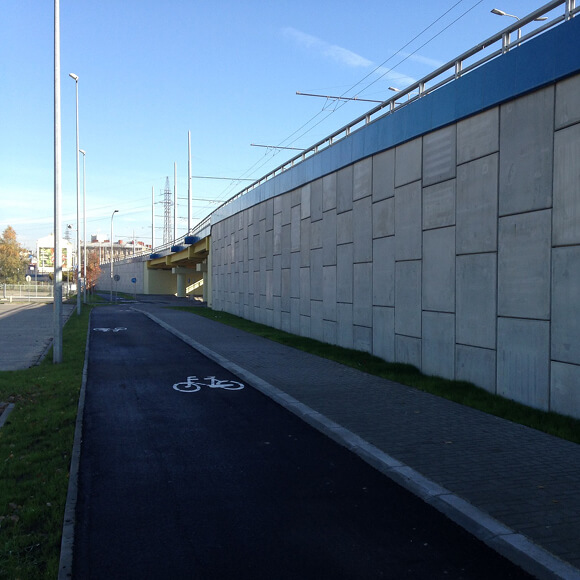

Lorsque les performances à long terme et la rapidité de construction sont essentielles, les systèmes ARES® de TensarTech constituent une solution attrayante et fiable pour les murs de soutènement et les culées de pont, permettant de gagner du temps et de l'argent lors de l'installation.  Le système est composé d'un parement de panneaux modulaires en béton préfabriqué, solidement relié aux géogrilles uniaxiales de Tensar, qui renforcent le sol derrière pour créer une structure stable avec une durée de vie de 120 ans. Les panneaux modulaires offrent aux concepteurs un choix de textures et de motifs pour répondre aux besoins architecturaux, structurels et budgétaires. Les panneaux sont moulés avec des languettes de géogrille Tensar intégrées dans la face arrière pour le raccordement aux géogrilles uniaxiales (UX) de Tensar. La connexion bodkin 100 % polymère garantit l'absence de perte de la résistance nominale pendant la durée de vie du projet.

Composants du système

Le système TensarTech ARES® comprend les conseils, la formation et les services des équipes de conception et de chantier de Tensar, ainsi que trois produits spécifiques.  Il s'agit des géogrilles uniaxiales (RE) de Tensar (polyéthylène haute densité avec une durabilité extrêmement élevée et aucun potentiel de corrosion), du revêtement de panneau modulaire ARES de TensarTech (panneau préfabriqué en usine, durable et de haute résistance) et du connecteur bodkin en polymère de Tensar - pour une connexion de haute résistance entre les blocs et le renforcement de la géogrille.


Design Software for TensarTech®ARES Wall Systems

The TensarSoil design program allows the design engineer to produce designs for reinforced soil walls, slopes and bridge abutments.

Request TensarSoil

Pas de métal - pas de corrosion

Avec une armature de sol 100 % polymère, les murs TensarTech® ARES éliminent les problèmes de corrosion liés à l'élément d'armature ou à la connexion de cet élément au panneau. Ces systèmes offrent les avantages en termes de coûts par rapport à un mur de soutènement en terre stabilisée mécaniquement (MSE) sans les conséquences à long terme de l'exposition aux chlorures, aux sulfates, aux sols à faible résistivité ou au potentiel de courant électrique parasite. Cela fait des murs TensarTech® ARES le choix logique pour les sols de remblai agressifs, les zones de plateforme de transformateurs et les projets de chemins de fer électrifiés.

Solution à source unique

Les composants du système ARES de TensarTech ont été spécialement conçus pour fonctionner ensemble afin d'obtenir une efficacité et des performances optimales. Les panneaux en béton préfabriqué de haute qualité avec finition architecturale, les connecteurs bodkin en polymère haute résistance et les géogrilles uniaxiales de Tensar travaillent ensemble pour former un système de mur de sol renforcé qui satisfait ou dépasse la norme industrielle.  Les ingénieurs expérimentés de Tensar, qui utilisent notre logiciel sophistiqué TensarSoil, peuvent tout fournir, des suggestions d'application gratuites à un service complet de conception et de fourniture.

Construction sans tracas et sans risque - simple et rapide

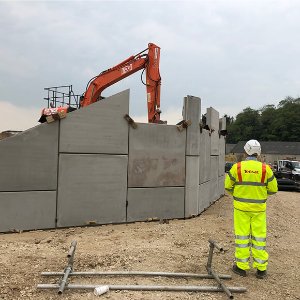

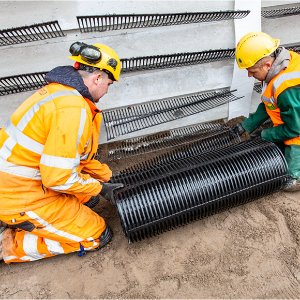

Les entrepreneurs apprécient la facilité de construction des systèmes ARES de TensarTech. Les panneaux modulaires sont conçus pour s'emboîter afin de faciliter l'alignement.  Aucun étayage ou coffrage externe n'est nécessaire et la connexion des panneaux de façade au renforcement de la géogrille est simple et rapide, grâce à l'utilisation d'une bodkin en polymère pour relier les languettes de géogrille moulées. Le reste n'est qu'un simple travail de terrassement. En général, aucune fondation structurelle n'est nécessaire, les coûts de mobilisation sont minimes et la construction par étapes est facilement réalisable. Tensar peut fournir des plans de construction détaillés dans le cadre du service de conception et de fourniture, et une assistance sur site est disponible si nécessaire.

The Backbone of the TensarTech® ARES System: Tensar RE Geogrid

Tensar RE geogrids are manufactured from select grades of HDPE resins that are highly oriented and resist deformation when subjected to high tensile loads for long periods of time. These geogrids carry large tensile loads applied in one direction. Their open aperture structure interlocks with natural fill materials, making them ideal for mechanically stabilised earth (MSE) applications.

The Engineered Advantage™

Tensar is the industry leader in soil reinforcement solutions. We've developed products and technologies at the forefront of the geotechnical industry for more than three decades. Our products are backed by the most thorough quality assurance practices in the industry. And we can provide full engineering and construction support, including detailing, design, site assistance, and review of stamped drawings for each of our grade separation solutions.



Évaluation et approbation indépendantes

Le programme d'approbation des produits des autorités routières (HAPAS) a été créé en 1995 pour reconnaître les produits et systèmes innovants utilisés dans les travaux routiers au Royaume-Uni. Il aboutit à un certificat ou à un rapport qui fournit aux ingénieurs des routes des données sur la performance, la conception et l'installation du produit qui sont précieuses pour le choix du produit et les processus de planification du projet. Le système TensarTech ARES et certaines géogrilles uniaxiales Tensar ont été certifiés par le British Board of Agrement (BBA) et ont reçu l'approbation HAPAS. Le BBA certifie que les géogrilles Tensar et le système TensarTech ARES ont été évalués de manière indépendante comme étant adaptés à l'utilisation prévue.
